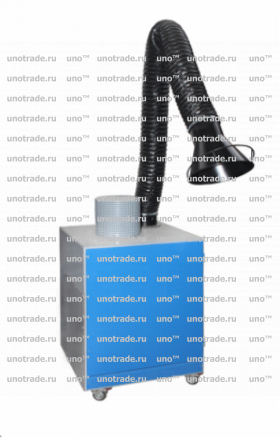

Фильтровентиляционная установка ФВУ-07 предназначена для улавливания и очистки воздуха от мелкодисперсного аэрозоля и пыли при проведении сварочных работ. Благодаря наличию в конструкции колесных опор установка легко перемещается и устанавливается в местах проведения сварочных работ.
Фильтровентиляционная установка ФВУ-07 состоит из корпуса, поворотного-вытяжного устройства (ПВУ), вентилятора, фильтрующей кассеты, встроенного влагомаслоотделителя.
Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ, проходит через искрогаситель и воздуховод, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается решетку, установленную в верхней левой боковой обшивки.
Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом. Управление системой самоочистки фильтра осуществляется в автоматическом режиме. Для функционирования системы очистки фильтра необходимо обязательное подключение установки ФВУ-07 к внешней пневматической системе с рабочим давлением не менее 4 атм.
В нижней части фильтровентиляционной установки ФВУ-07 предусмотрен поддон, в котором собираются крупные частицы процесса очистки. При необходимости, по мере загрязнения, необходимо производить очистку поддона от мусора.
С лицевой стороны установка оборудована дверью для обслуживания фильтра, которая жестко фиксируется специальными прижимными ручками. Все открывающиеся элементы установки ФВУ-07 (дверь, поддон) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.
Фильтровентиляционная установка ФВУ-07 перемещается на четырех колесных опорах, что позволяет организовать работу установки в необходимом месте проведения сварочных работ. Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.
Установленное поворотно-вытяжное устройство позволяет производить забор сварочного аэрозоля и пыли из зоны проведения сварочных работ в радиусе 2,0 м от установки. Конструкция ПВУ с поддерживающей пружиной и опорой с шарикоподшипниками обеспечивает плавное и легкое перемещение вытяжного устройства в пределах зоны действия, а также его поворот на 360 градусов вокруг своей оси.
Технические характеристики ФВУ-07
Габариты (ШxГxВ): 700х720х1270 (без учета ПВУ)
Назначение: Для сварочных работ
Фильтры: Фильтрующая касcета
Конструкция: Передвижная
Система самоочистки: С системой самоочистки
Вытяжная система: С ПВУ
Производительность вентилятора: 2100±100 м.куб./час
Мощность электродвигателя вентилятора: 2.2 кВт
Давление сжатого воздуха, не менее: 4 атм.
Ток питающей сети: 3-фазн., 50 Гц, 380 В
Радиус действия ПВУ: 2 м
Степень очистки: 99 %
Масса: 130 кг
